Pengertian Tentang Topologi
Menurut wikipedia Topologi jaringan adalah, hal yang menjelaskan hubungan geometris antara unsur-unsur dasar penyusun jaringan, yaitu node, link, dan station.
Menurut saya Topologi jaringan sendiri adalah suatu cara / konsep yang digunakan untuk menghubungkan dua komputer atau lebih, berdasarkan hubungan geometris antara unsur-unsur dasar penyusun jaringan, yaitu node, link, danstation.
Berikut Macam - macam Topologi Jaringan :

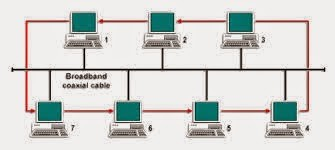

1. Topologi BUS
Topologi ini adalah topologi yang pertama kali digunakan untuk menghubungkan komputer. dalam topologi ini masing-masing komputer aka terhububng ke satu kabel panjang dengan beberapa terminal, dan pada akhir dari kable harus di akhiri dengan satu terminator.
Topologi ini sudah sangat jarang digunakan didalam membangun jaringan komputer biasa karena memiliki beberapa kekurangan diantaranya kemungkinan terjadi nya tabrakan aliran data, jika salah satu perangkat putus atau terjadi kerusakan pada satu bagian komputer maka jaringan langsung tidak akan berfungsi sebelum kerusakan tersebut di atasi.
Kelebihan :
- Tidak memerlukan sumber daya kabel yang banyak
- Biayanya juga lebih murah dibanding dengan topologi lainnya
- tidak terlalu rumit jika kita ingin menambah jangkauan jaringan
- Sangat sederhana
Kekurangan :
- Tidak memerlukan sumber daya kabel yang banyak
- Biayanya juga lebih murah dibanding dengan topologi lainnya
- tidak terlalu rumit jika kita ingin menambah jangkauan jaringan
- Sangat sederhana
2. Topologi STAR
Topologi bintang merupakan bentuk topologi jaringan yang berupa konvergensi dari node tengah ke setiap node atau pengguna. Topologi jaringan bintang termasuk topologi jaringan dengan biaya menengah.[1]
Topologi bintang atau yang sering disebut topologi star menggunakan hub/switch sebagai node tengah untuk saling terhubung satu sama lain dari client server menuju ke server atau sebaliknya.
Kelebihan :
- Kerusakan pada satu saluran hanya akan memengaruhi jaringan pada saluran tersebut dan station yang terpaut.
- Tingkat keamanan termasuk tinggi.
- Jarang sekali mengalami masalah lalu lintas jaringan.
- Tahan terhadap lalu lintas jaringan yang sibuk.
- Penambahan dan pengurangan station dapat dilakukan dengan mudah.
- Akses Kontrol terpusat.
- Kemudahan deteksi dan isolasi kesalahan/kerusakan pengelolaan jaringan.
- Paling fleksibel.
Kekurangan :
- Jika node tengah mengalami kerusakan, maka seluruh rangkaian akan berhenti.
- Membutuhkan banyak kabel karena setiap komputer harus disambungkan ke central point.
- HUB/SWITCH jadi elemen kritis karena kontrol terpusat.
- Peran hub sangat sensitif sehingga ketika terdapat masalah dengan hub maka jaringan tersebut akan down.
- Jaringan tergantung pada terminal pusat.
- Jika menggunakan HUB dan lalu lintas data padat dapat menyebabkan jaringan lambat.
- Biaya jaringan lebih mahal daripada bus atau ring.
3. Topologi RING
merupakan suatu aturan, konsep, skema, ataupun cara yang dipakai untuk menghubungkan komputer dengan komputer yang lainnya yang mana rangkaiannya membentuk titik-titik dan masing-masing titik tersebut terhubung dengan 2 titik yang lain dalam satu jaringan.
- Mudah untuk dirancang dan diimplementasikan
- Memiliki performa yang lebih baik daripada topologi bus, bahkan untuk aliran data yang berat sekalipun.
- Mudah untuk melakukan konfigurasi ulang dan instalasi perangkat baru.
- Mudah untuk melakukan pelacakan dan pengisolasian kesalahan dalam jaringan karena menggunakan konfigurasi point to point
- Hemat kabel
- Tidak akan terjadi tabrakan pengiriman data (collision), karena pada satu waktu hanya satu node yang dapat mengirimkan data
Kekurangan :
- Peka kesalahan, sehingga jika terdapat gangguan di suatu node mengakibatkan terganggunya seluruh jaringan. Namun hal ini dapat diantisipasi dengan menggunakan cincin ganda (dual ring).
- Pengembangan jaringan lebih kaku, karena memindahkan, menambah dan mengubah perangkat jaringan dan mempengaruhi keseluruhan jaringan.
- Kinerja komunikasi dalam jaringan sangat tergantung pada jumlah titik/node yang terdapat pada jaringan.
- Lebih sulit untuk dikonfigurasi daripada Topologi bintang
- Diperlukan penanganan dan pengelolaan khusus bandles
4. Topologi MESH
Kelebihan :
- Hubungan dedicated links menjamin data langsung dikirimkan ke komputer tujuan tanpa harus melalui komputer lainnya sehingga dapat lebih cepat karena satu link digunakan khusus untuk berkomunikasi dengan komputer yang dituju saja (tidak digunakan secara beramai-ramai/sharing).
- Memiliki sifat Robust, yaitu Apabila terjadi gangguan pada koneksi komputer A dengan komputer B karena rusaknya kabel koneksi (links) antara A dan B, maka gangguan tersebut tidak akan memengaruhi koneksi komputer A dengan komputer lainnya.
- Privacy dan security pada topologi mesh lebih terjamin, karena komunikasi yang terjadi antara dua komputer tidak akan dapat diakses oleh komputer lainnya.
- Memudahkan proses identifikasi permasalahan pada saat terjadi kerusakan koneksi antar komputer.
Kekurangan :
- Membutuhkan banyak kabel dan Port I/O. semakin banyak komputer di dalam topologi mesh maka diperlukan semakin banyak kabel links dan port I/O (lihat rumus penghitungan kebutuhan kabel dan Port).
- Hal tersebut sekaligus juga mengindikasikan bahwa topologi jenis ini * Karena setiap komputer harus terkoneksi secara langsung dengan komputer lainnya maka instalasi dan konfigurasi menjadi lebih sulit.
- Banyaknya kabel yang digunakan juga mengisyaratkan perlunya space yang memungkinkan di dalam ruangan tempat komputer-komputer tersebut berada.
5. Topologi Dual Ring
pada topologi dual ring sama seperti topologi ring akan tetapi topologi dual ring setiap node memiliki 2 Sehingga setiap perangkat nantinya dapat bekerja sama untuk mendapatkan sinyal dari sebelumnya dan diteruskan ke node yang selanjutnya. Selain itu topologi dual ring berfungsi sebagai backup transmission jika salah 1 node pada topologi tersebut tidak berfungsi.
Kelebihan :
- Bisa sebagai backup transisi jika salah 1 node pada topologi tersebut tidak berfungsi
Kekurangan :
- Kabel lebih banyak dari topologi ring pada biasa nya
- Saat Pengimpletansi Topologi ini cukup sulit, karena harus mengatur arah data agar tidak terjadi collison
6. Topologi Tree
Topologi Pohon adalah kombinasi karakteristik antara topologi bintang dan topologi bus. Topologi ini terdiri atas kumpulan topologi bintang yang dihubungkan dalam satu topologi bus sebagai jalur tulang punggung atau backbone. Komputer-komputer dihubungkan ke hub, sedangkan hub lain di hubungkan sebagai jalur tulang punggung.
Kelebihan :
adalah mudah menemukan suatu kesalahan dan juga mudah melakukan perubahan jaringan jika diperlukan.
Kekurangan :
yaitu menggunakan banyak kabel, sering terjadi tabrakan dan lambat, jika terjadi kesalahan pada jaringan tingkat tinggi, maka jaringan tingkat rendah akan terganggu juga
7. Topologi Hybrid
Topologi hybrid bisa diartikan sebagai model topologi baru pada sebuah jaringan komputer yang tercipta dari gabungan dua atau lebih topologi jaringan yang berbeda jenis. Dikarenakan merupakan gabungan dari berbagai jenis topologi, desain topologi hybrid menjadi terlihat lebih rumit dan tidak menunjukkan ciri khas tertentu. Beda halnya bila Anda menggabungkan dua jenis topologi yang sama, maka masih akan terlihat seperti bentuk aslinya. Contoh dari topologi hybrid adalah penggabungan topologi bus dan star, ring dan star, atau ring dan bus.
- Dengan topologi hybrid tentunya kita bisa menggabungkan 2 topologi yang berbeda sehingga untuk membangun jaringan yang lebih luas kita tidak perlu untuk membongkar jaringan yang sudah ada tetapi kita tinggal menggabungkan saja.
- Topologi hybrid Lebih Fleksibel dan efisien, tentu saja topologi ini dapat diterapkan pada lingkungan topologi yang berbeda.
- Topologi Hybrid dapat dilakukan Custom Jaringan sehingga cara pengeturan jaringan dapat disesuaikan untuk dapat mencapai tujuan tertentu.
- Aliran data dapat bekerja secara maksimal meskipun menggunakan dengan menggabungkan 2 topologi jaringan yang berbeda.
- Membudahkan untuk menambah node atau perangkat jaringan yang baru.
- Apabila terjadi kerusakan pada link jaringan maka jaringan yang lain tidak akan terganggu.
- Kecepatan jaringan lebih konsisten karena tentunya merupakan gabungan dari kelebihan dari topologi pembawa.
Kekurangan :
- Pengelolaan jaringan lebih sulit, karena selain teknisi jaringan harus memiliki kemampuan lebih untuk menganalisa kerusakan pada 2 topologi yang berbeda.
- Biaya untuk membangun topologi jaringan ini lebih mahal karena tentunya membutuhkan banyak perangkat yang digunakan untuk menghubungkan 2 topologi jaringan berbeda.
- Biaya perawatan juga lebih mahal.
- Instalasi dan Konfigurasi jaringan sangat rumit sebab pasti ada minimal 2 topologi jaringan yang berbeda.
